Классическим примером такого повреждения является известное всем нам замыкание проводника, находящегося под напряжением, на токопроводящий металлический корпус оборудования (стиральной машины, например). Причиной этому может стать случайное повреждение изоляции токонесущего проводника, в результате чего открытые части бытового оборудования оказываются под опасным для жизни человека напряжением 220 вольт.

В том случае, если корпус вашего бытового прибора включён в цепь специального защитного заземления – защита от поражения вам обеспечена (по крайней мере, степень поражения током заметно снижается). Заземление корпусов бытового оборудования выполняется путём непосредственного подключения их к цепи защитного заземления (к контакту PE), эффективность действия которой в значительной мере определяется установленным в данной сети устройством заземления. Обустройство защитного заземления Если вы решили основательно разобраться в том, как сделать заземление в доме своими руками – вам следует для начала ознакомиться с составом всей системы электрической защиты в целом. Система защитного заземления состоит из нескольких составляющих, причём от качества монтажа каждой из них зависит то, насколько эффективно будет осуществляться эта защита. В систему заземления входят: главная заземляющая шина (ГЗШ); система заземляющих проводников; заземляющее устройство. Рассмотрим каждую из этих составляющих по отдельности.

Для реализации рассматриваемых нами защитных мер ещё до ввода в дом питающего кабеля вам необходимо будет организовать так называемую трехпроводную схему подключения, основными составляющими которой являются следующие проводники: «фазовый» – L; «нулевой» (рабочий) – N; «нулевой» (защитный) – PE. Первые два провода используются для подводки питающего напряжения 220 вольт, а последний – для подключения защищаемого оборудования (контакт под этот провод размещается обычно в вилке питающего шнура прибора). Поскольку ответвление от воздушной линии (ВЛ) к вашему дому делается обычно при помощи двухжильного кабеля (имеющего лишь две жилы – L и PEN) – вам необходимо будет организовать упомянутую трёхпроводную систему питания на вводе в дом. За стеклом торрент. Делается это обычно по методу «расщепления» подходящего от линии PEN проводника на отдельный проводник N и защитный проводник PE.

Такое расщепление делается, как правило, в шкафу ввода питания (на ГЗШ). К этой шине подключаем не только подходящий от ВЛ объединённый PEN-проводник, но также подводим и специальный заземляющий проводник, идущий от заземлителя т.е. Организуем так называемое повторное заземление. И уже от этой шины (ГЗШ) делается разводка на отдельную нулевую защитную шину PЕ и на рабочую – N. Взятые вместе с фазной шиной L эти последние и образуют нужную нам трёхпроводную сеть, которая затем разводится по всему вашему дому. Изготовление заземляющего устройства Согласно требованиям ПУЭ в части организации защитного заземления это устройство должно состоять из углублённого в землю заземлителя и комплекта специальных заземляющих проводников.

Если в доме, где вы проживаете электросеть будет состоять из 2 проводников, тогда вам обязательно потребуется выполнить правильное заземление в частном доме. Основным назначением подобной системы. Подавляющее большинство таких объектов полностью электрифицировано, поэтому часто возникает вопрос, как сделать заземление в частном доме своими руками. Схема заземления в частном доме своими руками 220 и 380в. В каждом частном доме заземление устраивается в зависимости от того, какое напряжение подключено к нему – 220 или 380 вольт. Обе схемы заземления практически не различаются между собой. В обоих вариантах устройство контура заземления будет абсолютно одинаковым. Начнем рассмотрение вопроса, как сделать заземление дома, с более простого случая. Представим, что к вашему дому электроэнергия подведена по современной схеме – со специальной жилой для защитного заземления. В этом случае работа по заземлению будет выполняться только внутри дома. Для начала вопрос, а зачем нужно заземление в частном доме, и для чего его вообще делать? Ответ довольно простой. Чем выше разница.

Заземлителем называется особая конструкция, состоящая из металлических профилей или прутьев, которые обычно забиваются или закапываются в землю на такую глубину, которая обеспечивала бы высокую эффективность работы системы. Вы можете обойтись вообще без подобного устройства, но это возможно лишь при наличии на вашем участке металлических объектов, способных служить естественными заземлителями (металлические трубы, конструкции из железобетона и т.п.). В этом случае заземляющий проводник, представляющий собой медный провод толщиной 6 мм, крепится непосредственно к выбранному вами объекту (путём сварки, например) И только в случае отсутствия таких объектов вам придётся изготовить устройство самостоятельно; причём в основе такой конструкции должен лежать геометрически правильно оформленный каркас из прутьев (профилей).

Монтаж устройства на местности производится, как правило, в такой последовательности: 1 По углам размеченного на земле правильного треугольника (длина стороны – 1,3 метра) строго вертикально забиваем три профиля длиной 1,7-2,0 метра. 2 Свариваем их между собой толстым металлическим прутком. 3 С помощью резьбового соединения (сварки) присоединяем к устройству заземляющий проводник. Всё – теперь наш заземлитель готов. После этого второй конец заземляющего проводника прокладываем до ввода в дом (поближе к распределительному щитку) и крепим его на ГЗШ подобным же образом. Сюда же подводим PEN проводник, идущий от воздушной линии.

В результате несложных расключений на выходе ГЗШ получаем электрическую разводку, состоящую из трёх жил (фаза L и отдельные PE и N-проводники).

Содержание. Зачем нужен контур заземления Электрический ток может быть смертельно опасным для человека – это общеизвестный факт. В результате аварийной ситуации, под напряжением может оказаться корпус электроприбора, из-за чего прикосновение к нему станет угрозой для жизни и здоровья.

Монтаж заземления 220В в частном доме своими руками помогает избежать этого риска. Как это работает? Поверхность электрического оборудования становится опасной тогда, когда обрывается нулевая фаза. Контур заземления как раз играет роль такой фазы, через которую электричество уходит в землю. Защитное заземление значительно снижает напряжение, под которое может попасть человек Устройство заземления обязательно не только для частных домов, но и для любого промышленного оборудования, электрических установок бытового назначения и пр. Контур заземления снижает риск перегрузок, пожароопасность оборудования, а также повышает безопасность работы с ним.

Элементы контура заземления Схема заземления в частном доме включает в себя следующие элементы:. три заземлителя вертикального типа, которые вбиваются в грунт, они могут быть выполнены в форме уголка;.

Резко возрастает значения финансовой устойчивости субъектов хозяйствования. Финансовая отчетность предприятия 2012 года пример.

три горизонтальных стальных полосы, которые соединяют между собой вертикальные заземлители;. стальная полоса, которая выступает в роли проводника между контуром заземления и распределительным щитом. Монтаж заземления в частном доме можно провести собственноручно Полезный совет! Для контура заземления нельзя использовать арматуру, так как ее поверхность быстро окисляется, а также не позволяет равномерно распределять электрический ток. Обычно контур заземления выполняется в виде равнобедренного треугольника, который располагается на расстоянии 1-3 м от фундамента дома. Именно на этом расстоянии выкапывается траншея глубиною около метра, в которую укладываются горизонтальные элементы контура. Вертикальные стальные элементы вбиваются на глубину около 3 м таким образом, чтобы на поверхности оставалось примерно 20 см.

Схема расположения системы защиты от молний. Цифры указывают на места размещения тоководов. Пунктирными линиями показаны элементы заземления, соединенные с тоководами молниезащиты Затем по периметру контура приваривается стальная полоса, которая соединяет вертикальные штыри. Стальная жила для заземления крепится к корпусу распределительного щита болтами. Как сделать контуры заземления в частном доме более эффективными? Для этого место стыка жилы и контура заземления нужно тщательно зачистить.

Также один из вариантов – прокладка стальной полосы с площадью сечения не меньше 16 мм² от распределительного щита до контура. Еще один вариант увеличения эффективности заземления – это замена стальной жилы на плоскую стальную полосу. Из-за большей площади соприкосновения с грунтом проводимость тока у нее также выше. Однако стальную полосу уложить в грунт сложнее, чем жилу, ее приходится укладывать в грунт по кускам, а затем сваривать их между собой.

При этом используется исключительно метод сварки. Схема устройства заземления частного дома Если вы читали или слышали, как сделать правильное заземление в частных домах, то вы наверняка знаете, что использование для соединения элементов конструкции болтов может привести к очень негативным последствиям. Дело в том, что болты достаточно быстро окисляются, из-за чего контур перестает проводить электричество.

Как Сделать Скриншот

По тем же причинам нельзя красить раму контура, так как из-за краски ток перестает проходить в землю. Полезный совет! Если при устройстве контура заземления никак не обойтись без использования болтов, то они должны располагаться над поверхностью грунта, быть надежно затянутыми и тщательно зачищены.

Время от времени болты следует смазывать специальной токопроводящей смазкой. Рабочее заземление не помешает стационарным бытовым приборам, повысив их безопасность и технические показатели Как делать заземление в частном доме своими руками: 220В и 380В при старой проводке Многим владельцам частных домов и квартир не понаслышке знакома проблема со старой и ветхой проводкой, к которой может быть очень сложно подвести заземление. Единственный верный вариант в таком случае – это полная замена старой на новую.

Однако далеко не каждому это по карману, поэтому иногда приходится обходиться тем, что есть. Если нет возможности заменить всю проводку, то нужно хотя бы установить новые розетки, выключатели и распределительные коробки. При этом не нужно менять схему их расположения.

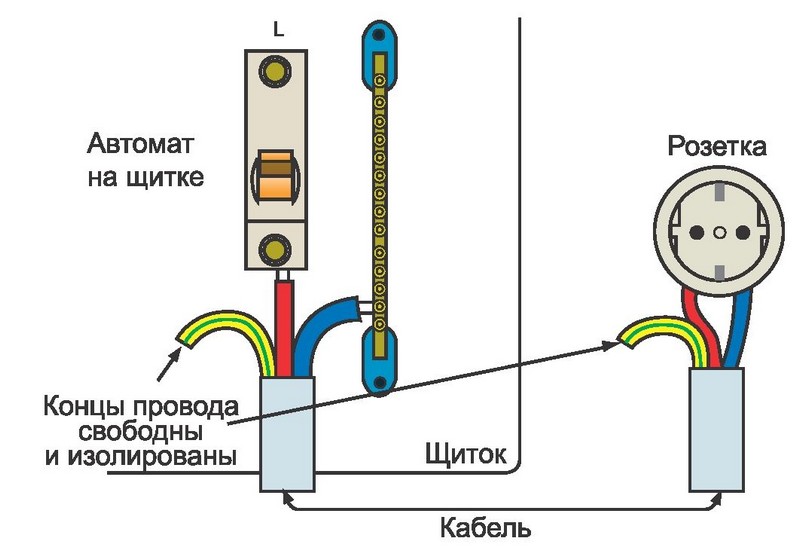

При установке новых розеток очень важный момент – это контроль проводов заземления. Они должны находиться в распределительных коробках и выходить на шину заземления через распределительный щит. Ее крепление монтируется на корпус щита. Подключение с заземлением позволяет реализовать наиболее полную и надежную схему электрозащиты человека, бытовых электроприборов, электропроводки и сооружений Еще один относительно простой и дешевый вариант того, как правильно сделать заземление в частных домах – полное отключение старой проводки. В таком случае она просто отсоединяется от щита и остается в стене, а новая проводка прокладывается снаружи. Для этой цели хорошо послужат пластиковые кожухи, а новые выключатели и розетки можно устанавливать в уже имеющихся отверстиях в стенах. Для обновления распределительных коробок, достаточно будет всего лишь убрать из них старые провода.

Новая схема проводки собирается относительно просто, если под рукой есть все необходимые комплектующие:. кабель-каналы для защиты внешней проводки;.

провода;. розетки, выключатели и распределительные коробки. Если вам нужно провести новую проводку в старом доме и провести к электрическому оборудованию заземление, то придется также устанавливать новый распределительный щит. При этом старую проводку можно оставить, но подключать к ней стоит только маломощные электроприборы.

Наиболее предпочтительная цветовая маркировка проводов для России, Белоруссии и Украины Требования к заземлению Заземление – это соединение частей электрических приборов с контуром заземления. Оно монтируется для того, чтобы напряжение, которое может возникнуть на корпусе устройства, уходило в землю. Различают следующие части заземления:. Заземлитель – это совокупность всех проводников, которые находятся в состоянии электрического контакта с грунтом. Заземляющее устройства – заземлитель плюс заземляющие проводники. Проводник – соединение электроприбора, который может оказаться под напряжением, с заземлителем.

Полезный совет!Заземлитель всегда должен быть выполнен из неокрашенного металла с хорошей токопроводностью, иначе он будет неэффективен. Любое заземление характеризуется рядом параметров, самый важный из которых – это сопротивление растекания. Именно значение этого параметра показывает, насколько легко электрический ток будет преодолевать расстояние от корпуса электроприбора до земли. Чем меньше сопротивление растекания, тем лучше. На этот параметр влияет глубина закладки стержней заземления, влажность грунта, металл, из которого сделаны проводники и многое другое. Подключение электроприборов по системе ТТ: заземление не зависит от источника электропитания К слову, оптимальное место для того, чтобы закапывать контуры заземления в частном доме своими руками – это северная сторона дома, так как там влажность грунта обычно максимальная. Пластырь а.п.бабича.

Соответственно, сопротивление растекания будет наименьшим. К заземлению предъявляются следующие требования:. длина вертикальных прутков должна быть не меньше 16 мм;.

горизонтальных – от 10 мм;. минимальная толщина стали – 4 мм;.

минимальный диаметр стальных труб – 32 мм. Как монтировать заземление Перед началом монтажа контура заземления необходимо выбрать под него место. На выбранном под забивку стержней месте не должно быть никаких коммуникаций, а для того, чтобы в этом убедиться, нужно согласовать участок с соответствующими службами: газовой, водопроводной, телефонной и тепло-энергоснабжающей. Даже если вы уверены, что никаких коммуникаций на вашем участке нет, лучше проверить это через соответствующие службы, иначе восстановление поврежденных линий обойдется очень дорого.

Монтаж контура заземления во дворе частного дома Идеальное место для расположения контура заземления –. Лучше всего делать контур линейным, можно также проложить его по всему периметру, если на это есть средства, время и желание.

Чаще всего заземление делается в виде различных геометрических фигур, например, треугольника, многогранника или прямоугольника. Линейный монтаж контура хорош тем, что при желании и необходимости его всегда можно нарастить. Как сделать заземление в частном доме максимально просто?

Для этого достаточно просверлить при помощи ручного бура яму глубиной примерно 2 м и вбить туда первый прут заземлителя. Если он вошел в грунт легко, что следующий можно вбивать чуть глубже, но не стоит превышать глубину в 3 м, иначе заземлитель может попросту застрять. Элементы модульной системы штырьевого заземления После того, как все заземлители забиты в землю, их необходимо обрезать сверху примерно на 15-20 см ниже уровня земли. Затем между ними нужно прокопать канаву соответствующей глубины, по которой проложить соединяющие пруты. Закрепить их можно при помощи сварки или же болтовыми соединениями, но последний вариант придется периодически проверять, очищать от ржавчины и подтягивать контакты. Полезный совет! Лучше всего соединять между собой элементы контура заземления именно при помощи сварки.

Тогда вам не придется постоянно проверять контур, а сопротивление растекание останется постоянным даже через несколько лет. Заземление в частном доме своими руками 220В и 380В имеет разное сопротивление. При правильном монтаже, для первого варианта оно составляет до 30 Ом, для второго – до 10 Ом. Также этот параметр во многом зависит от удельного сопротивления почвы, в которой проложен контур, например, для скалистого грунта высокие показатели просто невозможны. Процесс монтажа контура заземления для загородного дома Помните, что при трехфазном питании обязательно нужно делать заземление в частном доме своими руками 380В. Чего не стоит делать при монтаже заземления Принцип действия заземления основан на элементарных законах физики.

Один из них гласит, что чем больше площадь контакта контура с грунтом, тем эффективнее работает заземление. Отсюда следует ряд простых правил:. Не считайте, что одного металлического штыря, вбитого в землю, хватит для полноценного контура заземления. Оптимальный вариант – один или даже два треугольника, закопанные на глубину около 3 м. Ни в коем случае не используйте для монтажа контура заземления металлические изделия, которые имеют упрочненную поверхность, например, рельсы, арматуру или швеллеры.

Из-за повышенной плотности поверхности контакт с грунтом может быть очень плохим или вообще отсутствовать. Чем больше площадь контакта контура с грунтом, тем эффективнее работает заземление Если выбирать между одним или двумя контурами заземления, а также рассчитывать общую площадь, то стоит ориентироваться на количество и суммарную мощность электроприборов в доме. Если речь идет всего лишь о заземлении стиральной машины своими руками, то тут вполне хватит и одного небольшого треугольника, а вот если в вашем доме намного больше электрических приборов, то лучше не рисковать и сделать заземление по всему периметру дома. Полезный совет! Какой бы вы ни выбрали металл для монтажа контура заземления, он все равно будет подвержен воздействию коррозии, которая через 2-3 года может свести эффективность контура к минимуму.

Поэтому перед тем как вкапывать элементы контура в землю, их стоит покрывать специальными защитными токопроводящими покрытиями. При монтаже заземления к электродам привариваются три уголка длиной 1,5 метра Заземление в частном доме своими руками 220В и 380В обязательно должно быть глубже 1 м. В противном случае емкость дома может стать выше, чем емкость контура, что приведет к возникновению и росту избыточного тока внутри сети. А это, в свою очередь, может серьезно повредить находящееся в доме электрическое оборудование. Хорошее заземление должно постоянно увеличиваться в сечении.

Например, если площадь сечения проводника, который уходит от распределительного щита составляет 5 мм², то сечение ленты должно быть вдвое больше, а вбитых в землю штырей – вдвое больше, чем ленты. Статья по теме: Расположение заземляющих элементов и обвязки. Схемы заземления в частных домах, материалы для контура, монтаж. Чем заземление отличается от громоотвода Многие ошибочно путают заземление в частном доме своими руками 220В и 380В с громоотводом или, правильнее сказать, молниеотводом. На самом деле, разница есть.

Заземление делается для того, чтобы возникшее в электросети избыточное электричество уходило в землю, не перегружая при этом электрические цепи. Молниеотвод также отводит атмосферный электрический заряд в землю.

Но контур заземления работает всегда, а вот молниеотвод – только тогда, когда в него ударит молния. Если вам нужен монтаж громоотвода в частном доме своими руками, то не стоит нагружать его функциями обычный контур заземления. Потому что молниеотвод должен уводить заряд атмосферного электричества в землю таким образом, чтобы он не проходил через дом.

В противном случае проводник или его крепления могут нагреться до очень высокой температуры, что, в свою очередь, может привести к возникновению пожара. Схема устройства тросовой молниезащиты При монтаже контура заземления стоит учитывать, что ток в нем намного меньше, чем от молнии.

Кроме того, установка контура предусматривает двусторонний процесс: ток идет не только к нулевой жиле, но и от нее. То есть если смонтировать заземление в частном доме своими руками 220В и 380В и совместить его с функциями громоотвода, то заряд от молнии может не полностью уйти в землю, а вернуться во внутреннюю сеть. Из-за этого может возникнуть перегрузка сети, выход из строя электроприборов или пожар. Так можно ли совместить контур заземления и молниеотвод? Да, если использовать для этого специализированные контуры фабричного производства. Они позволят вам совмещать две функции, но вот стоимость такого контура будет выше, чем двух независимых устройств. Схема зоны защиты громоотвода В чем разница зануления и заземления Многие ошибочно путают эти два термина, хотя между ними есть очень большая разница.

Зануление предназначено для использования на промышленных предприятиях, но большинство застройщиков пренебрегает этим правилом, устанавливая контуры зануления в жилых домах. Это не совсем безопасно и делается или из-за недостатка знаний, или при желании сэкономить. Полезный совет! Если в однофазной системе электропроводки устанавливается трехпроводной кабель (ноль, земля, фаза), а в трехфазной – пятипроводной (три фазы вместо одной), то это совершенно точно заземление без зануления.

Важно помнить, что зануление рассчитано только на вероятность короткого замыкания и не выполняет функции заземления. Такая функция очень полезна при использовании промышленного оборудования, но совершенно бесполезна в бытовых условиях, даже наоборот. К примеру, если к электроприбору подведен нулевой провод, то в случае его обгорания или если вы случайно перепутаете ноль с фазой, то оборудование запросто может перегореть. Зануление рассчитано исключительно на вероятность короткого замыкания и не выполняет функции заземления Если все-таки вы решились монтировать вместе с комплектом заземления для частного дома и зануление, то крайне рекомендуется дополнительно установить защитное оборудование. Например, большой популярностью пользуется ограничитель напряжения и устройство защитного отключения аппаратуры.

Популярные производители и цены на комплекты заземления Монтаж заземления своими силами – это достаточно трудоемкий процесс, поэтому, если у вас нет времени, желания или навыков, то гораздо проще заказать уже готовые комплекты популярных производителей:. 10Ом – популярный отечественный производитель, который предлагает комплекты заземления для монтажа на различную глубину. Глубина установки варьируется в пределах от 6 до 30 м, а цены – от 6000 до 25000 рублей;. ZandZ – универсальные заземлители в виде одного или нескольких электродов сборного типа из нержавеющей стали. Монтируются на глубину до 10 м, цена зависит от количества электродов, глубины монтажа и других параметров. Средняя стоимость комплекта для монтажа на 5 м – 23000 рублей;. Galmar – еще один популярный производитель сборных электродов для заземления.

Как Сделать Мыльные Пузыри

Монтаж возможен на глубину до 30 м, обойдется такой комплект в 42000 рублей. Пример комплекта заземления от заводского производителя.

Elmast – комплекты заземления от отечественного производителя. Изготавливаются из нержавеющей стали, поставляются в разобранном виде, могут монтироваться на различную глубину. Характеризуются длительным сроком эксплуатации. Отличительная черта данных заземлителей – высокая устойчивость к агрессивным химическим средам и неблагоприятным природным воздействиям. Средняя цена за комплект для монтажа на 6-метровую глубину – 9000 рублей;. Ezetek – относительно недорогие комплекты со средними эксплуатационными характеристиками.

Выгодное преимущество комплекта для монтажа на глубину в 6 м – цена в 6000 рублей. Существует множество других производителей, предлагающих как уже полностью готовые комплекты для заземления частного дома, так и отдельные комплектующие. Доверять в этом вопросе стоит только проверенным компаниям. Также имеет смысл прислушиваться к рекомендациям знакомых или хотя бы читать отзывы на тематических форумах. Если вы хотите точно знать, как сделать заземление в частных домах, в интернете можно найти огромное количество видео роликов и фото инструкций на данную тему. Внимательно изучите инструкции по монтажу заземления перед работой.

сопротивление всей системы заземления не должно превышать 4 Ом;. между собой соединять электроды крайне рекомендуется при помощи сварки;. площадь сечения каждого электрода, а также его сечение, должны соответствовать установленным нормам ПУЕ.

При соблюдении всех этих требований вы можете быть уверены с том, что смонтированная вам система заземления надежно защитит ваши электроприборы от поломки, а ваш дом – от пожара в результате короткого замыкания. Полезный совет!

Монтировать контур заземления лучше всего по уже готовой инструкции из интернета. Это поможет вам сделать все за короткое время и избежать самых распространенных ошибок. Проверка контура заземления на работоспособность После окончания монтажа заземления обязательно нужно выполнить контрольную проверку работоспособности контура. Делается это при помощи специального и довольно дорогостоящего прибора, однако есть и более простой способ. Простой способ проверить работоспособность контура заземления К одному из концов контура подключается лампа мощностью не менее 100 Вт, причем, к контуру подключается только один ее контакт, второй идет к фазе. Если лампочка светит ярко, то вы все сделали правильно, и контур работает хорошо. Если свет тусклый, то это говорит о слабом контакте между элементами контура.

Если лампочка не светит вообще – контур собран неправильно. Фото заземления 220В в частном доме своими руками в большом количестве можно найти в интернете, как и видео инструкции. Поэтому, если вы уверены в своих силах, располагаете необходимыми инструментами и навыками, то можете смело собирать контур заземления самостоятельно. Это обойдется намного дешевле, чем покупка готового устройства заводского производства.
